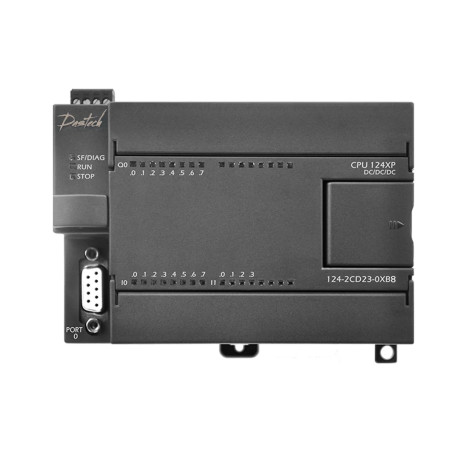

Модуль центрального процессора PLC Dastech CPU124XP-2Q: DC/DC/DC, DTE124-2CD23-0XB8
Основной блок объединяет 12 цифровых входов, 8 цифровых выходов, 4 аналоговых входа и 2 аналоговых выхода.
Память программы составляет 14 Кб, память данных 10 Кб. Поддерживает функции карты аккумулятора и карты памяти, с максимальной расширяемостью до 4 модулей входа/выхода.
Поддерживает 2 канала однофазного счета 20 кГц.
Поддерживает 2 канала высокоскоростного импульсного выхода 20 кГц.
Встроенные 2 порта связи RS485 поддерживают протоколы свободный порт, PPI slave и MODBUS RTU.
Память программы составляет 14 Кб, память данных 10 Кб. Поддерживает функции карты аккумулятора и карты памяти, с максимальной расширяемостью до 4 модулей входа/выхода.
Поддерживает 2 канала однофазного счета 20 кГц.
Поддерживает 2 канала высокоскоростного импульсного выхода 20 кГц.
Встроенные 2 порта связи RS485 поддерживают протоколы свободный порт, PPI slave и MODBUS RTU.
Характеристики
Аналоговый вход (тип)
АЦП последовательного приближения однопроводной
Аналоговый вход разрешение
11-разрядный плюс 1 бит, значение LSB: 4,88мВ
(ai) входное сопротивление пост. тока
＞100K Ом
Вес
10 кг
(do) ток перенапряжения (макс.)
8A 100 мс
(do) номинальный ток в точке (макс.)
0.75A
(do) номинальный ток на общую клемму (макс.)
6A
(do) ламповая нагрузка (макс)
5 Вт
(do) контактное сопротивление (контакты)
0.3 Ом в среднем (макс. 0.6 Ом
(do) частота импульсов (макс)
20k Гц 2 канала [Q0.0 Q0.1]
(do) ресурс, циклов
-
(do) длительность замкнутого положения реле
-
(do) параллельные выходы
Да, только если выходы в одной группе
(do) с экранированием
500 м (стандартный выход)
(do) без экранирования
150 м (стандартный выход)
(ai) диапазон напряжения
±10 В Для измерения тока 0 ~ 20 мА требуется внешний резистор
(ai) формат слова данных, полный масштаб
-32000 до +32000
длина кабеля (макс.)
Стандартный вход: 500 метров (экранированный кабель), 300 метров (неэкранированный кабель); Вход высокоскоростного счетчика: 50 метров (экранированный кабель).
(ai) макс. входное напряжение
30 В пост. тока
(ai) изоляция
Нет
(ai) точность
±1,0% полной шкалы [норма при 25 градусах]
(ai) время аналого цифрового преобразования
350 мс
(ai) подавление шумов
Норма -40 дБ @50 Гц
(ao) диапазон сигнала
Напряжение 0-10 В ; Ток 0-20 мА
(ao) формат слова данных, полный масштаб
0 до +32000
(ao) разрешение
12 бит
(ao) значение lsb
Напряжение 2.44 мА; Ток 4.88μA
(ao) изоляция
Нет
(ao) точность (норма)
Выходное напряжение напряжение ±1 % полной шкалы; Выходной ток ток±1 полной шкалы
(ao) максимальный выход
Выходное напряжение ≥5000 Ом мин.мин.; Выходной ток ≤500 Ом макс.
количество подключаемых модулей
4
интерфейс
1-2 порта связи стандарта RS 485 PPI, поддерживающих связь по протоколам freeport и MODBUS.
входное напряжение
20.4~28.8 V DC
напряжение датчика
-
ток датчика
300 мА (макс.)
пульсирующая помеха
От входного источника питания
ток шины модуля расширения
400 мА
таймер количество
256
таймер диапазон времени
4*1 мс, 16*10 мс, 236*100 мс
хранение данных в памяти
256
прерывание по фронту сигнала
4 нарастающих фронта И/ИЛИ 4 спадающих фронта
аналоговый потенциометр
Не поддерживается
часы
Встроен RTC не поддерживается в CPU122)
часы реального времени (rtc)
Время работы после сбоя питания: 48 часов/типичное значение
выбор модулей
Карта памяти, карта аккумулятора
защита данных при сбое питания
Поддерживается, постоянное сохранение данных после сбоя питания
(di) оптическая изоляция
500 В пер. тока в течение 1 мин
скорость передачи данных в бодах
PPI: 9.6, 19.2 кбит/с; свободный порт: 1.2 кбит/с ~115.2 кбит/с
максимальная длина одного сегмента кабеля
С изолированными реле прерывания: 187,5 кбит/с до 1000 м, 38,4 кбит/с до 1200 м; без изолированных реле: 50 м.
максимальное количество станций
Каждый сегмент состоит из 32 станций, а каждая сеть из 126 станций.
количество входов
12
тип входа
PNP/NPN
количество выходов
8
(di) тип выхода
Транзистор
(di) максимальное постоянное рабочее напряжение
30 В пост. тока
(di) импульсное перенапряжение
35 В пост. тока 0.5s
(di) логика 1 [диапазон напряжения]
15~30 В пост. тока
(di) логика 0 [диапазон напряжения]
0~5 В пост. тока
(di) входной фильтр
1~12.8 мс
(di) максимально допустимый ток утечки
1 мА
